Polietereterreterketona indartua (PEEK) hodiak zehazten dituzten ingeniariek berehalako erabakia dute: zer zuntz-indartze motak pieza bizirik mantenduko duen eremuan. Bete gabeko PEEK-ek bero handia eta produktu kimiko gogorrak erraz maneiatzen ditu. Baina etengabeko karga handien edo muturreko tenperaturaren pean, plastiko gordina arrastatzen da. Zuntzak gehitzen dituzu dimentsio-aldaketa hori geldiarazteko. Aukera ia beti %30 karbono-zuntz (CF30) edo %30 beira-zuntz (GF30) murrizten da. Gaizki hautatzeak lotzen diren piezen higadura goiztiarra, ustekabeko galtza laburrak edo degradazio termiko katastrofikoa esan nahi du.
Zehazten duzukarbono-zuntzez indartutako PEEK hodiaaplikazioak piezak mugitzen dituenean, marruskadura irristakorra edo estatikoki xahutzeko betekizun zorrotza denean. Karbono-zuntzek lubrifikatzaile lehor mikroskopiko gisa jokatzen dute. Beroa ukipen gainazaletik urruntzen dute, karga astunetan urtze edo deformazio lokalizatua saihestuz.
Zehaztu PEEK GF30 isolamendu elektriko eta termiko maximoa behar duzun aplikazio estruktural huts batean. Beira oso urratzailea da. GF30 hodi bat altzairuzko ardatz baten kontra errodamendu edo buska gisa erabiltzen baduzu, beira-zuntzek elkartze-metala azkar murtxikatuko dute. CF30-k metalezko ardatza ordezkatzen du, plastikozko piezaren egitura-zurruntasuna mantenduz.
Bete gabeko PEEK-ek hain ondo funtzionatzen duen arrazoia bere egitura molekular espezifikoari dagokio. Eraztun aromatikoak eta eter loturak txandakatuak ditu. Eter-loturek malgutasun molekularra ematen dute, plastikoari berezko gogortasuna eta talka-erresistentzia emanez. Eraztun aromatikoek muturreko zurruntasuna eta egonkortasun termikoa ematen dute. Konfigurazio horrek beroarekiko erresistentzia handia ematen dio, eta gogortasunaren eta zurruntasunaren oreka zehatza. Bero edo presiopean, PEEK ez da erraz okertzen, eta ondo eusten dio behin eta berriz estresari.
PEEK-ek ere egitura oso erdi-kristalino batean oinarritzen da. Kristalinitate-maila %25 eta %35 ingurukoa mantentzen du, eta horrek bere propietate mekanikoak osorik mantentzen laguntzen du tenperaturak urtze puntura igotzen diren bitartean. Estrusioan kudeaketa termiko zehatzak polimero-kateak oso ordenatutako egitura kristalino hauetan tolesten direla ziurtatzen du. Fabrikatzaile batek estrusiozko hodia azkarregi hozten badu, plastikoa amorfo geratzen da, zeharrargi bihurtuz eta erresistentzia kimikoa eta tenperatura altuko indarra galduz.
Matrize hau karbono edo beira-zuntz txikituekin konposatzen duzunean, polimero-kateen tolesketa garbia eten egiten duzu, baina barne-aldamio zurruna lortzen duzu. Polimero-matrizeak aplikatutako tentsioa zuzenean transferitzen du zuntz askoz indartsuago eta zurrunagoetara. Honek polimero-kateen mugimendua mugatzen du, arrastakadura geldiaraziz eta trakzio-erresistentzia nabarmen handituz. Halaber, hedapen termiko linealaren koefizientea (CLTE) aluminioarekin edo altzairuarekin bat datozen mailetara jaisten du, eta, beraz, ingeniariei tolerantzia estua duten metal eta plastikozko prentsa doikuntzak diseinatzeko aukera ematen die, muntaia berotzen denean askatuko ez direnak.
Karbono zuntza gehitzea ez da berritze lineala. Zigor handia dago fabrikagarritasunean. Zuntz-edukia handitzen den heinean, plastikozko punten urtze-biskositatea. Estrusiozko hodi batean, zuntz hauek fluxuaren noranzkoan lerrokatzeko joera dute, hau da, hodiak trakzio-erresistentzia izugarria garatzen du bere luzeran, eta uztaiaren ardatzean indar apur bat txikiagoarekin.
Karbonoaren % 10eko betetzeak zurruntasun apala ematen du, urtze-fluxuaren indizea nahiko altua mantentzen du horma meheko estrusio konplexuetarako. Mekanizatzeko nahiko erraza izaten jarraitzen du eta haustura hauskorrari eusten dio.
Karbono-zuntzaren %30era igotzeak industriako estandarra adierazten du. Tentsio-erresistentzia irabaziak mekanizazio onargarriarekin orekatzen ditu. Ratio honek presio handiko aplikazioetarako behar den egitura-osotasuna eskaintzen du, plastikoaren gogortasun naturala guztiz uko egin gabe.
Karbonozko %40 betetzean, zurruntasun handiena lortzen duzu. Truke-off muturreko biskositatea da fabrikazioan. % 40 CF-ko hodiak estrusioak edo injekzio-moldeak tenperatura-kontrol zehatza behar du hutsuneak saihesteko. Lortutako materiala oso hauskorra da. CF PEEK% 40 mekanizatzeak diamante polikristalinoa (PCD) erreminta behar du, karburozko mutur-errota estandarrak minutu batzuetan ebaketa-ertza galduko baitute karbono urratzailearen bolumen hori moztean.
Bete gabeko PEEK-ek 152 °C inguruko bero-distortsio-tenperatura (HDT) du. Gehitu % 30 karbono edo beira-zuntza, eta HDT hori 315 °C-ra jauzi egiten da. Betetako bi materialek inguruneko bero handia maneiatzen dute erraztasunez.
Dibergentzia bide elektrikoetan dago. PEEK, berez, isolatzaile oso eraginkorra da. Beira-zuntza gehitzeak horrela mantentzen du, bolumen handiko erresistentzia mantenduz. Karbono-zuntza gehitzeak bere bolumen-erresistibitatea izugarri jaisten du. CF30 berez antiestatikoa da. Karbono-matrizea egokituz, fabrikatzaileek PEEK zilindro antiestatiko bat edo PEEK tutu guztiz eroalea ekoitzi dezakete. Zure erregai-lerroak edo aeroespazial-osagaiak karga estatikoa segurtasunez lurrean jarri behar badu, karbono-zuntza derrigorrezkoa da. Beira-zuntzak karga hori harrapatuko du arkua sortzeko nahikoa tentsioa sortu arte, ingurune lurrunkorretan hutsegite katastrofikoa eraginez.
Tribologia (marruskadura eta higaduraren azterketa) da CF30 eta GF30 guztiz bereizten diren gainazalekin elkarreragin fisikoan oinarrituta.
| Materialaren aldaera | Marruskadura-koefiziente dinamikoa (altzairuaren aldean) | Lotura-gainazalaren higadura-profila | Eroankortasun termikoa |
|---|---|---|---|
| PEEK bete gabe | 0,30 - 0,40 | Baxua (ez urratzailea) | Baxua (Isolatzailea) |
| PEEK CF30 | 0,15 - 0,20 | Oso baxua (autolubrikatzailea) | Altua (beroa xahutzen du) |
| PEEK GF30 | 0,40 - 0,55 | Altua (oso urratzailea) | Baxua (Isolatzailea) |
Karga dinamikoetan, bero-pilaketak plastikoak suntsitzen ditu. Polimero bakoitzak Presio-Abiadura (PV) muga bat du. Muga hori gaindituz gero, plastikoak ezin du marruskadura-beroa nahikoa azkar bota, urtze azkarra eta osagaien porrota eraginez. CF30 errodamenduetan, zigiluak eta higadura-eraztunetan nabarmentzen da karbono-zuntzek kanalizazio termiko gisa jokatzen dutelako, marruskadura-interfazetik beroa atera eta hodiaren gorputzean barreiatzen baitute.
Karbono-zuntzek lubrifikatzaile solido gisa ere jokatzen dute. PEEK-a mikroskopikoki higatzen den heinean, karbono-film tribologiko mehe bat uzten du estaldura gainazalean, denborarekin marruskadura-koefizientea gehiago jaitsiz.
Beira-zuntzek guztiz kontrakoa egiten dute. Isolatzaile termikoak dira, hots, marruskadura-beroa kontaktu puntuan harrapatuta geratzen da, piezaren PV muga eraginkorra jaitsiz. Okerrago, agerian dauden beira-zuntz mikroskopikoek lixa-papera bezala jokatzen dute. Karga dinamikoaren azpian, GF30 hodi batek kontra ibiltzen den metalezko ardatza modu oldarkor batean markatu eta higatuko du. Erabili beira estruktura estatikoetarako. Erabili karbonoa mugitzen den edozertarako.
Ingeniariek Delrin edo Nylon bezalako ingeniaritza plastiko estandarrak suntsitzen dituzten ingurumen-muturretan oinarrituta zehazten dituzte hodi hauek.
Aplikazio aeroespazialetan, pisua murrizteak materiala aukeratzen du. Karbono-zuntzezko hodi mekanizatu batek aluminioa eta titanioa ordezkatzen ditu erregai-sistemetan, droneen hegazkinetan eta estrukturalen zutabeetan. Pisu handia kentzen du, hegazkintzako fluido oldarkorrei, olio hidraulikoei eta jet-erregaiari aurre egiten dien bitartean.
Medikuntza arloan, tresna medikoetarako PEEK hodi batek ehunka ziklo iraun behar du tenperatura altuko lurrun-autoklabe batean degradatu, okertu edo dimentsio-egonkortasuna galdu gabe. Karbonoz betetako aldaerek gidari kirurgikoetarako, helduleku endoskopikoetarako eta kanpoko finkatzeko osagaietarako behar den zurruntasun handia eskaintzen dute.
Energia eta itsasoko zundaketa operazioak oinarritzen diraEstrusiozko karbono betetako PEEKzuloan beherako hari-linea erregistratzeko tresnetarako eta sentsoreen karkasetarako. Materialak etengabeko esposizioan irauten du gas garratz (H2S), muturreko presio hidrostatikoarekin eta lur azpian 200 °C-ko sakoneratik gorako giro-tenperaturarekin.
Betetako PEEK estrusioa oso zaila da. Zuntzak pilatu egin daitezke urtze-fasean, eta hodiaren hormaren barruan ezkutatuta dauden leku lehorrak, erretxinan aberatsak diren eremuak edo hutsuneak sortzen dituzte. PEEK tutuaren horma bateko 1 mm-ko hutsuneak estres-kontzentratzaile larria gisa jokatzen du. Karga ziklikoaren edo presio hidrostatiko handiaren pean, hutsune horretatik mikro-arraildurak hedatzen dira, pieza guztiz zizaila arte. Karbonoz betetako PEEK oso beltza eta guztiz opakoa denez, ezin duzu barrualdea ikusmen ikuskatu akats horien bila.
Egituraren osotasuna bermatzeko, goi mailako produkzioa oinarritzen daAI-k bultzatutako akatsen detekzioa. Prozesu honek ultrasoinuen eskaneaketa akustikoa edo X izpien irudi aurreratuak ikaskuntza automatikoko algoritmoekin lotzen ditu. Mikro-hutsuneak, zuntz-aglomerazioa eta kontzentrikotasun-aldaerak identifikatzen ditu denbora errealean, hodiak estrusio-trokeletik irtetean. Sistemak isla akustikoak akats fisikoen tamainarekin mapatzen ditu berehala, hodi arriskutsuen atalak baztertuz bidali aurretik. Barne-akats horiek harrapatzea bermatzen du mekanizatutako azken hodiaren horma ez dela huts egingo eremuan presiopean.
Polimero-nahasketa egokia zehazteak ez du ezertarako balio azken geometriak postprozesatu gehiegi eskatzen badu. PEEK lehengai garestia da. Hagaxka solido bat erosi eta horren % 80 txirbiletan mekanizatzeak zure proiektuaren aurrekontua suntsitzen du eta CNC makinen denbora baliotsua galtzen du. Ia sare-formako hodiak hornitzeak ekoizpen-kostuak eta material-hondakinak nabarmen murrizten ditu.

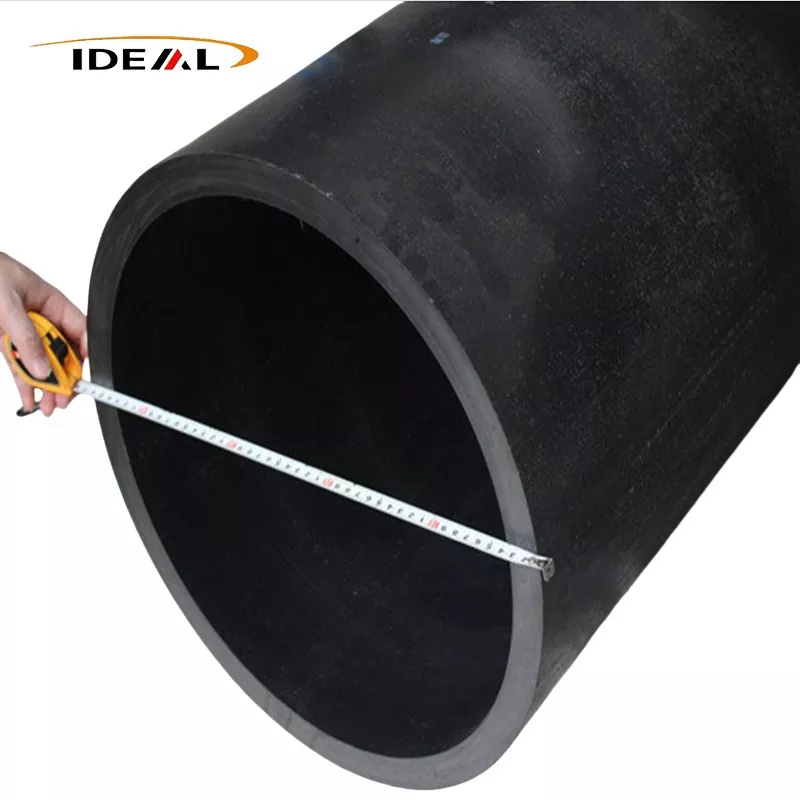

Lantegi dedikatu gisa, Guangzhou Ideal Plastic-ek estrusio-, injekzio-moldeaketa eta CNC mekanizazio-lerro espezializatuak lantzen ditu bereziki tenperatura altuko ingeniaritza plastikoetarako. Ekoizten duteKarbono-zuntzez betetako PEEK hodiakkarbono betetze tasak % 10 eta % 40 bitartekoak izanik. Instalazioak profil masiboak estruitzen ditu, 15 mm-tik 458 mm-ra bitarteko dimentsio pertsonalizatuak kudeatzen ditu barneko eta kanpoko diametroaren zehaztapenetan.
Material guztiek ISO9001 kalitatearen kudeaketaren babesa dute, REACH eta RoHS ziurtagiriekin batera. Horrek mundu mailako aeroespazial, medikuntza eta doitasuneko fabrikazioko hornikuntza kateen betetze osoa bermatzen du. Karbono betetze-tasa zuzena ia forma garbiko estrusio batekin lotuz, diseinatu dituzun propietate mekaniko zehatzak lortuko dituzu, zure mekanizazio-kostuak minimizatzen dituen geometria batean entregatuta.
