AEBetako industriek diseinu mekaniko eta elektrikoaren mugak gainditzen dituzten heinean, polietereterketona (PEEK) bezalako materialak alternatiba premiumetatik eskakizun estandarretara eboluzionatu dira. 2026rako, doitasun-ingeniaritzarako eskariaPEEK mahukakgako sektoreetan gora egin du, besteak beste, aeroespaziala, defentsa, itsaso sakoneko esplorazioa eta energia berrien azpiegiturak. Osagai tubular luze hauek bilgarri integral gisa balio dute, ardatz mekaniko kritikoetarako eta goi-tentsioko kableatu-sistemetarako ezinbesteko kokapen, zigilatzea eta isolamendua eskaintzen dutenak.

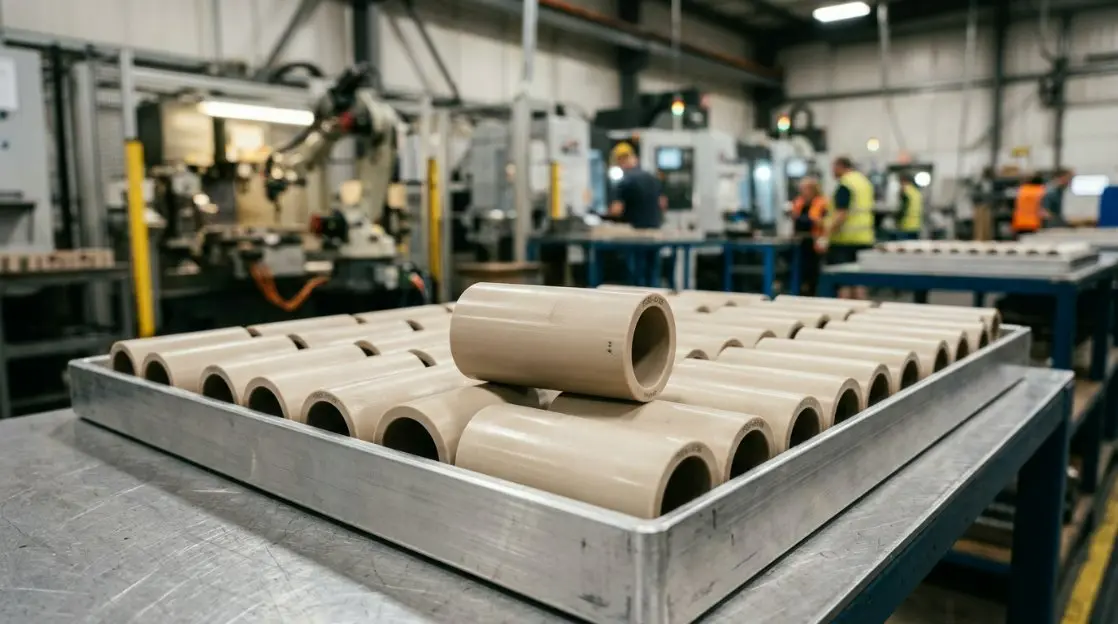

Punta-puntako CNC tornuak erabiliz, Ideal Plastic-ek industria liderra ekoizten duTxinako PEEK mahukakPolimero eta metal tradizionalek huts egiten duten inguruneetan bizirauteko diseinatua. Zure aplikazioak karbono-zuntzez, beira-zuntzez edo PTFE/grafitoz indartutako PEEK arrunta edo konposatu formulazioak behar dituen ala ez, babes-mahuka horien muga termodinamikoak eta fisikoak ulertzea funtsezkoa da zure diseinurako kanalizaziorako.

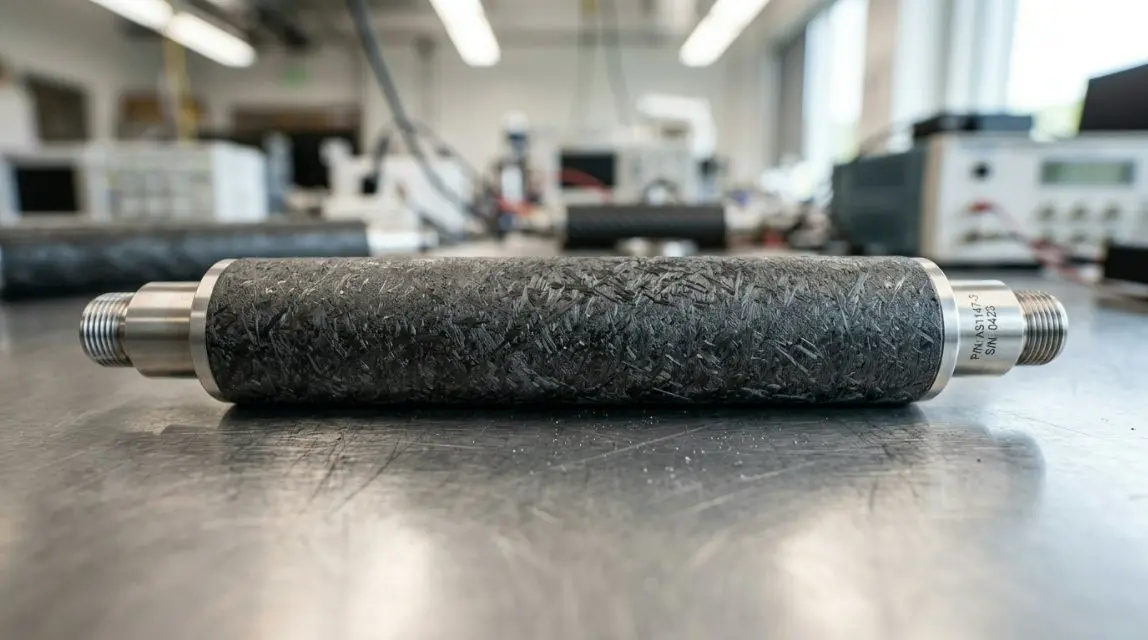

Estres handiko sistemetan funtzionamendu-perdoia zorrotzei erantzuteko, Ideal Plastic-ek aurkeztu duPEEK-Armor Sync Precision Protokoloa. Jabedun fabrikazio estandar honek mahukaren barne-diametroaren (ID) eta ardatz birakaria edo geldikorraren arteko interfaze mekanikoa optimizatzen du. Estrusioan eta ondorengo CNC mekanizazioan PEEK kateen lerrokadura molekularra zehatz kontrolatuz, protokoloak mikro-bibrazioak minimizatzen ditu, marruskadura koefizientea murrizten du eta egitura-egonkortasuna maximizatzen du kargapean.
Historikoki, ingeniaritza taldeek epe luzeak izan zituzten mahukaren neurri pertsonalizatuak probatzerakoan. Hutsune hori ixteko, CAD kanalizazio modernoek 3D modelatzeko interfaze interaktiboak integratzen dituzte zuzenean gure fabrikazio solairuan. Ingeniariek horma-lodierak, txanflak, olio-zirrikitu axialak eta luzera-tarteak konfigura ditzakete mikrometroetan zehaztapen nominalekin bat datozen prototipo azkarreko laginak jasotzeko.
Egoera solidoko piletara eta presio handiko hidrogenoaren azpiegituretara igarotzeko, degradazio kimikoari eta muturreko presioei aurre egiten dieten egitura-osagaiak behar dira. PEEK-Armor mahukek elektrolito lurrunkorren aurkako hesi-babes bikaina eskaintzen dute eta inguruko metalezko osagaietan hidrogenoa haustura saihesten dute. Proba estandarrek materialaren degradazioa zero erakusten dute hidrogeno gasaren eraginpean 700 bar baino gehiagoko presioetan.
AEBetako defentsa eta aeroespazial kontratistarentzat, materialaren betetzea ez da negoziagarria. Modern PEEK Sleeves UL 94 V-0 sukoitasun-kalifikazioak betetzen dituztela ziurtatuta dago, auto-itzaltzeko portaera eta ke eta gas toxikoen emisio oso baxuak bermatuz. 260 °C-tan (500 °F) etengabeko funtzionamendurako MIL-eskakizunak guztiz betetzen dituzte, hegazkintza supersonikoko eta defentsako karga kargarretan fidagarritasuna bermatuz.
PEEK mahukak-ekin epe luzerako zigilu fidagarria lortzeko instalazio-metodologia egituratu bat behar da. Jarraitu 4 urratseko ingeniaritza protokolo hau eremuan eta fabrikan inplementazioetarako.
Egiaztatu ardatz edo alanbre-multzorako behar den luzera lineal zehatza. Erabili kalibratutako ebakigailu mekanikoak PEEK-ko hodiak zehaztutako tarteetan zatitzeko. Garbitu ebakitako ertz guztiak barne kableatuak edo zigilu fisikoa arriskuan jar ditzaketen mikro-erbak ezabatzeko.

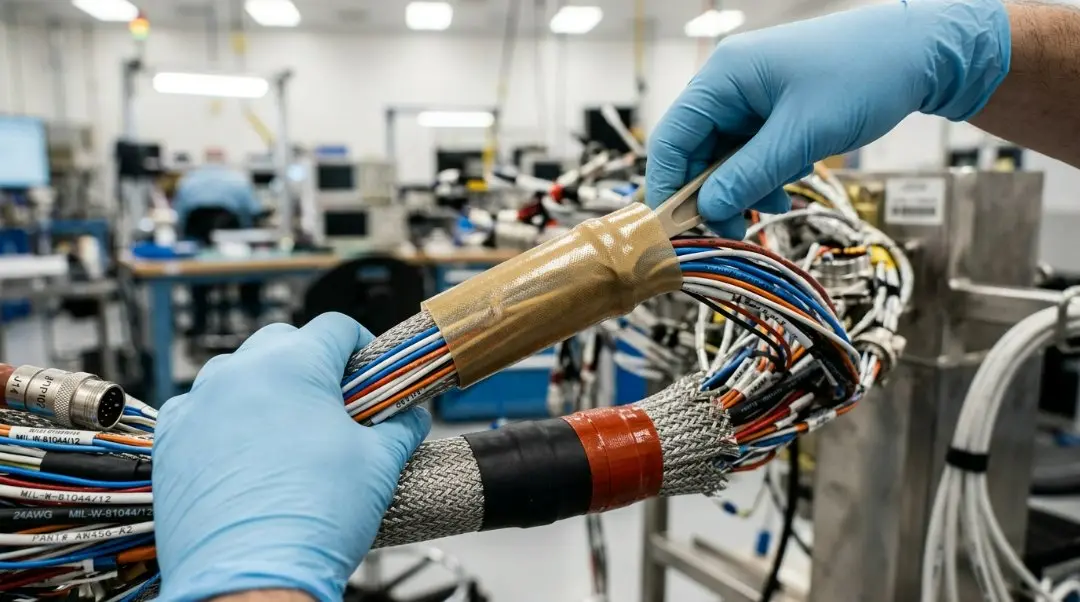

Lerratu kable-arnesa edo ardatz metalikoa mahukaren erditik. Karbonoz betetako mahuk konposatuak aplikatzen badituzu, ziurtatu zuntz eroaleek kontaktu elektriko hutsekin zuzeneko kontakturik ez dutela egiten. Erabili tenperatura altuko film dielektriko espezializatuak bilgarri gisa, beharrezkoa denean.
Aplikatu elastomerozko zigilatzeko eraztun espezializatuak edo errendimendu handiko fluoropolimerozko itsasgarriak mahukaren bi muturretan. Konprimitu zigilua diseinatutako momentu nominalera. Horri esker, muntaiak IP67/IP68 kalifikazioa lortzen du, barne osagaiak uretan etengabe murgiltzearen eta presio handiko garbiketen aurka babestuz.
Osatutako multzoa ziklo termikoko ganbera baten barruan jarri. Arrapala tenperatura 240 °C-ra arte 10 °C/minutuko abiaduran, isolamenduaren erresistentzia kontrolatzen duzun bitartean. Egiaztatu egitura-deformazioa, mikro-pitzadura edo zigilu-konpromisoa dagoen eremu termiko zorrotzetan errendimendua balioztatzeko.
PEEK Mahuka estandarrak egitura eta funtzio mekanikoak betetzen dituzten bitartean, aldaketa aurreratuek zuntz optikoko sorta eta hegazkin komertzialen barrualdeetan erabiltzen diren RGBIC argiztapen-matrize modernoen kanal gisa jokatzen dute. Beheko taulan konfigurazio horien errendimendu-desberdintasunak zehazten dira.
| Parametroa | PEEK mahuka mekaniko estandarra | Optoelektronikoa eta RGBIC eroaleen mahuka | Tentsio handiko isolamendu-mahuka |
|---|---|---|---|
| Material Errefortzua | Soila / Karbono-zuntza / Beira-zuntza | Bete gabeko Virgin PEEK (maila optikoa) | Bete pertsonalizatua / Optimizatu dielektrikoa |
| Erresistentzia dielektrikoa (kV/mm) | 20-24 | 18-22 | 28-35 |
| Funtzionamendu-tenperatura maximoa (°C) | 260 | 240 | 260 |
| EMI blindajea gai | Bai (karbono-zuntz nahasketarekin) | Ez (seinale optikoetarako optimizatua) | Bikaina (hesi dielektriko handia) |
| Helburu nagusiko merkatuak | Automobilgintza, petrolioa eta gasa, mekanizatutako piezak | Kabina aeroespaziala, Argiztapen Adimendunak | Power Banaketa, EV Powertrains |
Isolamendu elektrikoko sistema sendoak ingeniaritzak karga fisiko eta elektrikoen kalkulu zehatzak behar ditu mahuka luzeetan ihes termikoa edo matxura dielektrikoa saihesteko.
PEEK mahukak tentsio altuko eta korronte handiko kableatuaren babes-bide gisa erabiltzen dituzunean, potentzia termikoaren xahupena kalkulatu behar duzu luzera-unitateko beroa xahutze egokia ziurtatzeko. Erabili formula hau:
P_diss = (I^2 * R_eroalea * L) / (1 - (R_eroalea * alfa * (T_mahuka - T_giroa))) Non: - P_diss = xahututako potentzia termiko osoa (Watt) - I = Funtzionamendu-korrontea (ampere) - R_eroalea = Barne eroalearen erresistentzia erreferentziako tenperaturan (Ohms/metro) - L = PEEK mahukaren guztizko luzera (metro) - alfa = eroalearen tenperatura-erresistentzia-koefizientea (1/°C) - T_sleeve = PEEK mahukaren kanpoko gainazaleko helburua (°C) - T_giro = Ingurugiro-tenperatura (°C)
Gainera, funtzionamendu-tentsio gailurrean (V_peak) matxura saihesteko behar den horma dielektriko minimoa (t) honela kalkulatzen da:
t = (V_peak * SF) / E_ds Non: - t = hormaren lodiera minimoa (mm) - V_peak = gailur tentsio maximoa (kV) - SF = Segurtasun Faktorea (normalean 1,5 eta 2,0 aplikazio aeroespazialerako) - E_ds = Hautatutako PEEK materialaren kalifikazioaren indar dielektrikoa (kV/mm)
Banaketa globalak nazioarteko segurtasun-esparruak zorrotz betetzea eskatzen du. Plastikozko fabrikazio idealakPEEK mahukakkalitatea bermatzeko arau zorrotzen arabera:
PEEK mahukak nagusiki industrialak diren arren, errendimendu handiko lur azpiko komunikazio-lerroak eta elektrizitate-bus-lerroak babesten dituzte arkitektura-automatizazio premiuman. Tenperatura altuko eta sukoiak ez diren babes-bide gisa jokatuz, sare fisikoak (PoE eta zuntz optikoa) kalteetatik babesten dituzte, Matter, Apple HomeKit eta Amazon Alexa-rekin integratutako sistemen funtzionamendu fidagarria bermatuz.
Suitzako motako CNC tornu aurreratuak erabiliz, luzera pertsonalizatuetarako ebaketa-perdoiak ± 0,01 mm (0,0004 hazbete) izan daitezke. Ebaketa-tarte estandarrak zure beharretara egokitzen dira, instalazio leuna bermatuz tokian moztu gabe.
Defentsa-instalazioek MIL-STD-810H ingurumen-proben jarraibideak zorrotz bete behar dituzte. Elikatze-horniduraren kalkuluek gutxienez 2 aldiz segurtasun-faktore bat izan behar dute matxura dielektrikoen erresistentziarako eta potentzia handiko eragiketetan beroa xahutzeko, seinalearen degradazioa eta osagaien hutsegitea saihesteko.
