Erantzun laburra: aukeratu karbono-zuntzez betetako PEEK hodia zurruntasunak eta dimentsio-egonkortasunak bere trukeak justifikatzen dituenean.

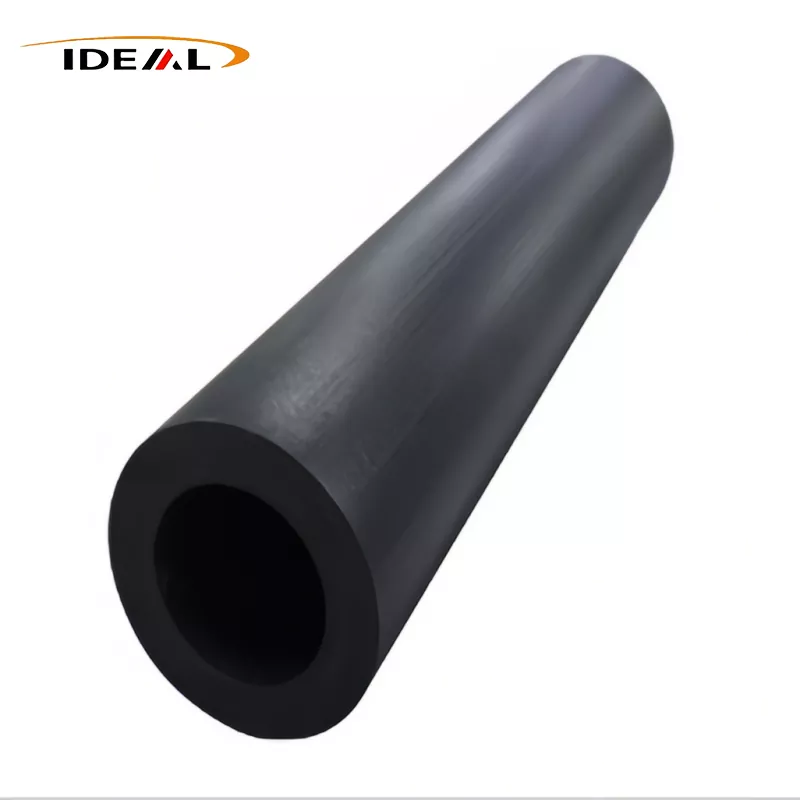

PEEK hodiak erdi-amaitutako forma hutsak dira, hornitzen diren edo mekanizatutako piezak, hala nola buxin, mahukak, zigiluak, balbula osagaiak eta gorputz isolatzaileak. Karbono-zuntza gehitzen da bete gabeko PEEK-ak karga mekaniko eta termikopean nahikoa zurruntasun, dimentsio-kontrol edo deformazioarekiko erresistentzia ez duenean.
Horrek ez du karbonoz betetako materiala premium aukera automatikoa bihurtzen. PEEK birjina baino gutxiago barkatzailea izan daiteke, ebaketa-tresnekin gogorragoa eta elektrikoki desberdina. Erabaki egokia kargaren noranzkoaren, tenperaturaren, esposizio kimikoen, estaldura gainazalen, eskakizun elektrikoen eta kentzea espero duzun stock kopuruaren araberakoa da. Guangzhou Ideal eskaintzakKarbono-zuntzez betetako PEEK hodiakkarbono-zuntz erregulagarria %10etik %40ra; enpresak % 30 identifikatzen du gehien erabiltzen den ratio gisa.
Hodiak, hodiak eta hodiak erdi-amaitutako stock bera deskriba dezakete, baina neurriak anbiguotasunik gabe adierazi behar dira
Polimeroen izakinen katalogoetan, "PEEK hodia", "PEEK hodia" eta "PEEK hodia" erabili ohi dira elkarren artean. Erosleek ez lukete suposatu behar termino hauek metalezko hodien konbentzioak jarraitzen dituztela. Hornitzaile batek horma lodiko mekanizazio hutsune bat deskribatzen ari da, instalatuta dagoen moduan fluidoa eramateko presio-maila bat baino.
Erosketa marrazkiak, ez izenak, ordena kontrolatu behar du. Presio-zerbitzua tartean bada, erdi-amaitutako stocken neurriek bakarrik ez dute presio-gaitasuna ezartzen. Amaitutako geometria, junturak, tenperatura, euskarriak, karga-historia eta aplikagarria den diseinu-estandar guztiak ingeniaritza-berrikuspen bereizia behar dute.
Definitu OD, ID, hormaren lodiera, luzera eta mekanizazio-hobaria dimentsionatutako marrazki batean
Adierazi kanpoko diametroa, barruko diametroa eta luzera, ondoren identifikatu balio bakoitza nominala, ekoitzitakoa edo mekanizatu ondoren beharrezkoa den. Sartu zentrokidetasuna, zuzentasuna, biribiltasuna, gainazaleko akabera eta amaierako egoera non amaitutako piezari eragiten dioten. Diametro gehigarrien edo kenaren tolerantzia orokorrak ez du zuladura-OD zentrokidetasuna kontrolatzen.
Utzi nahikoa mekanizazio hobari azala garbitzeko eta espero den distortsioa zuzentzeko, baina ez hainbeste materialaren kostua eta mekanizazio-denbora alferrik igotzeko. Amaitutako horma meheek arreta berezia behar dute: mandrinaren presioak, ebaketa-beroak eta hondar-tentsioak zuladura bat mugi dezakete makinatik irten ondoren.
Tratatu argitaratutako tamaina-tarteak eta ±0,02 mm-ko tolerantzia argitzeko erreklamazio gisa, ez ID/OD konbinazio bakoitzeko bermeak
GuangZhou Ideal-en produktuaren orrialdeak material beltza zerrendatzen du, Φ20-458 mm-ko ID nominala, Φ15-404 mm-ko OD, 1.000 mm eta 3.000 mm-ko luzerak eta ±0,02 mm-ko tolerantzia adierazia. Barruti horiek ez dira libreki truka daitezkeen dimentsioen matrize gisa irakurri behar; baliozko hodi batek bere ID baino OD handiagoa izan behar du.
Eskaera bat egin aurretik, galdetu zein ID/OD konbinazio dauden eskuragarri eta zein ezaugarri estaltzen duen tolerantzia. Baieztatu ere neurtzeko tenperatura, ikuskapen-metodoa, laginketa-plana, zuzentasun-irizpideak eta tolerantzia stock edo mekanizatutako gainazal bati aplikatzen zaion. Theargitaratutako PEEK hodien tamainak eta tolerantziari buruzko informazioaRFQ abiapuntu erabilgarria dira, ez onartutako marrazki baten ordezko.
Karbono-zuntzak zer aldatzen duen PEEK-en, eta zer ez duen automatikoki hobetzen
Karbono-zuntzek mugimendua mugatzen dute PEEK matrizearen barruan. Gradu eta orientazio egoki batean, oro har, zurruntasuna igotzen du, kargapean dimentsio-aldaketa murrizten du eta egonkortasuna hobetzen du tenperatura aldatzean. Efektu hauek mekanizatutako mahuka bati geometriari eusten edo PEEK birjina gehiegi mugituko litzatekeen lasterketa murrizten lagun dezakete.
Errefortzuak noranzkotasuna ere sartzen du. Fabrikazio ibilbideak eta materialaren fluxuak zuntzak lerrokatu ditzakete, beraz, axialak eta zeharkako hormaren propietateak desberdinak izan daitezke. Karbono-zuntzak ez du higadura-interfaze bakoitza automatikoki hobetzen, isolamendu elektrikoa mantentzen edo produktu kimiko bakoitzaren erresistentzia handitzen. Gainera, harikortasuna murrizten du eta ertzak txirringa izateko joera handiagoa izan dezake mekanizazio edo muntaketa oldarkorrean.
Konparatu PEEK birjinak, karbono-zuntzez betetakoak eta beste eraldatutako PEEK kalifikazioak zurruntasunari, higadurari, portaera elektrikoari, esposizio kimikoari eta mekanizagarritasunari buruz.
| Erabaki faktorea | Birjina PEEK | Karbono-zuntzez betetako PEEK | Beste PEEK kalifikazio aldatuak |
|---|---|---|---|
| Zurruntasuna eta dimentsio-egonkortasuna | Baliagarria non gogortasuna eta bete gabeko materialaren portaera lehentasunak diren | Normalean, desbideratzeak, arrastatzeak edo mugimendu termikoak diseinua kontrolatzen duenean hobetzen da | Beiraz betetako edo indartutako beste kalifikazio batzuek zurruntasunaren eta portaera elektrikoaren oreka desberdina eskain dezakete |
| Jantzi | Errendimendua kargaren, abiaduraren, tenperaturaren eta aurrealdearen araberakoa da | Higadura-baldintza batzuk hobetu ditzake, baina agerian dauden zuntzek estaltze-azalera eragin dezakete | Errodamenduen kalifikazioak hobeak izan daitezke marruskadura eta higadura baldintza nagusiak direnean |
| Portaera elektrikoa | Normalean isolamendua behar den lekuan aukeratzen da | Baliteke erresistentzia txikiagoa izatea, baina karbono-portzentajeak bakarrik ez du klase elektriko bat definitzen | Formulazioak isolamendurako, kontrol estatikorako edo eroankortasunerako egokitu daitezke; benetako datuak egiaztatzeko |
| Mekanizazioa | Oro har, erreminten urratzaile gutxiago | Karbono-zuntzak erreminten higadura areagotzen du eta ertzak hausten lagun dezake | Tresnaren erantzuna betegarri paketearen araberakoa da |
Karbono-zuntzez betetako PEEK hodia mekanizatzeko, erabili tresna zorrotz eta egokiak eta euste kontrolatua. Ikusi zuloen akabera, beroa sortzea eta zuntzaren haustura, kanpoko diametroko irakurketa batean soilik fidatu beharrean. Esposizio kimikoa kritikoa bada, ebaluatu kalifikazio osoa benetako fluidoarekin, kontzentrazioarekin, tenperaturarekin, presioarekin eta esposizio denborarekin.
"% 30 karbono-zuntz PEEK hodia" etiketa ez da materialaren zehaztapen osoa
Portzentajeak betegarrien karga adierazten du, baina ez da nahikoa material bat onartzeko. Erretxina eta konposatuaren kalifikazioa, fabrikazio-bidea, zuntzaren forma, kalitate-kontrolak eta jabetza-datuak behar dituzu hornitutako stockerako. Adierazitako ehunekoa pisuaren arabera edo beste oinarri baten arabera definitzen den argitu.
Galdetu ere hodia produkzio-lote batetik etorriko den eta hornitzaileak loteari lotutako ikuskapen-erregistroak eman ditzakeen. Garbi mekanizatzen duen prototipo batek ez du frogatzen geroago stockak berdin-berdin jokatuko duenik konposatua, prozesua edo zuntzaren orientazioa aldatzen bada. Onartu kalifikazio zehatza eta stock formularioa, ez "% 30 CF PEEK" deskribapen generikoa.
Hornitzaileen datuak benetako kalifikazioarekin, proba-metodoarekin, zuntz-orientazioarekin eta zerbitzu-baldintzekin bat etorri behar dira
Datu-orrietako balioak jasoko duzun materiala adierazten dutenean soilik dira erabilgarriak. Egiaztatu laginaren orientazioa, girotzea, proba-tenperatura eta proba-metodoa. Baliteke injekzio bidez moldatutako kupoien datuek zuntz-norabide ezberdin batean mekanizatutako horma lodiko hodi baten portaera ez iragartzea.
Tenperatura altuko aplikazioetarako, alderatu zerbitzu-tenperaturako propietateak giro-tenperaturaren balioak erabili beharrean. Zerbitzu kimikorako, kontuan hartu aldibereko estresa eta beroa. Neurri estuek garrantzia badute, eskatu hornitutako geometriari buruzko neurketak eta adostu piezak nola baldintzatuko diren ikuskatu aurretik.
Baliozkotu bolumena eta gainazaleko erresistentzia karbono-zuntzez betetako PEEK eroale edo estatiko-dissipatzaile gisa tratatu aurretik
Karbono-zuntzak PEEK-en erresistentzia elektrikoa murriztu dezake, baina eroankortasuna ez dator zuzenean betegarri-portzentajetik. Zuntzen banaketa, zuntzen arteko kontaktua, orientazioa, hormaren lodiera eta prozesamenduak eragina dute emaitzan. Karbono indartu gisa deskribatutako material batek behar den erresistentzia-tartea galdu dezake oraindik.
Jarri behar den bolumen-erresistentzia edo gainazaleko erresistentzia-tartea marrazkian edo materialaren zehaztapenean, proba-metodoarekin eta baldintzapen-baldintzekin batera. Karga xahutzea segurtasunerako kritikoa bada, probaren ordezko tutu stocka edo amaitutako osagaiak. Ez ordezkatu karbono-edukiaren ziurtagiria neurketa elektrikoengatik.
RFQ egiaztapen-zerrenda: berretsi karbono-zuntzezko edukia, geometria, perdoiak, gainazaleko akabera, ikuskapen-erregistroak, betetze-dokumentuak, kantitatea, entrega-epea eta lehorreratu entrega
- Materiala:PEEK kalifikazio zehatza, karbono-zuntzaren ehunekoa eta ehuneko hori nola definitzen den.
- Geometria:OD, ID, hormaren egoera, luzera, amaierako egoera eta mekanizazio hobaria.
- Kontrolak:dimentsio-perdoiak, kontzentrikotasuna, zuzentasuna, biribiltasuna eta gainazaleko akabera baldintzak.
- Errendimendua:zerbitzuaren tenperatura, kargak, produktu kimikoak, higadura-interfazea eta beharrezko portaera elektrikoa.
- Froga:aplikagarriak diren entsegu-datuak, loteen trazabilitatea, ikuskapen-txostena eta eskatutako betetze-agiriak.
- Baldintza komertzialak:prototipoa eta ekoizpen-kopuruak, denbora-tartea, ontziratzea, Incotermak eta AEBetako helmugara lehorreraturiko entrega.
- Onarpena:onartutako planoaren berrikuspena, ikuskapen-metodoa eta adostasunik gabeko stockak maneiatzeko prozedura.
