PEEK zigilatzeko eraztunak

PEEK zigilatzeko eraztunak eskaintzen dituPlastiko fabrika idealaerrendimendu handiko zigilatzeko eta euskarrien osagaiak dira, polietereterketona oinarri materialarekin fabrikatutakoak. Bezeroek normalean gida-eraztun gisa, euskarri-eraztun gisa eta estrusioaren aurkako babes-eraztun gisa erabiltzen dituzte, zigilatzeko zirrikitu dinamiko zein estatikoen barruan ezin hobeto egokitzen direnak.

Osagai eraztun hauek hainbat helburu praktiko dituzte aldi berean: mugimendua gidatzea, higadura urratzaileari aurre egitea, egitura-kargak jasan eta zigiluen estrusioa saihestea. Aipatzekoa den funtsezko xehetasun bat: ia polietereterketona zigilatzeko eraztun autonomo guztiek ez dute kautxuaren berezko propietate elastikorik. Zigilatzeko errendimendu egokia lortzeko, pieza elastiko osagarriekin lotu behar dira.

PTFE eta nylonezko zigilatzeko eraztunekin ezartzen direnean, PEEK alternatibek erresistentzia askoz ere handiagoa eskaintzen dute muturreko lan baldintzetan: bero handia, presio altua eta fluido kimiko korrosiboak. Eraginkortasunez konpontzen dituzte ohiko zigiluekin ikusten diren minak industrial errepikakorrak, hotz-fluxuaren deformazioa, dimentsio-aldaketa eta matxura goiztiarra barne. Ezaugarri fidagarri horiei esker, industria-ekipamendu premiumetarako zigilatzeko multzoetan oso integratuta daude sektore askotan.

Mundu errealeko funtzionamenduan, polietereterketona zigilatzeko eraztunek beroa, marruskadura eta deformazioa jasaten duten gainazal irristagarri zurrun gisa soilik jokatzen dute. Zigilatze eraginkorra izateko beharrezkoa den aurrekarga konpresibo guztia kanpoko hardware elastikotik dator, hala nola, O-eraztunak eta metalezko malgukiak dinamizatuak. Funtsezko desberdintasun honek polietereterketona zigilatzeko eraztunak goma solidoko zigilatzeko eraztunetatik bereizten ditu.

Egitura-Diseinuaren araberako sailkapena

PEEK Backup Eraztunak

Presio handiko inguruneetan, zigilatzeko eraztun elastikoak erraz behartzen dituzte fluidoen bidez zigilatzeko zirrikituetako muntaketa-hutsune txikietara. Etengabe estutze horrek elastomeroaren zizaila-haustura eragingo du azkenean.

Hesi zurrun gisa instalatuta, PEEK babesko eraztunek O-eraztunak sakeetan estrusioa eragozten dituzte. Konfigurazio honek zigilatzeko sistema osoaren presio-balorazio orokorra igotzen du eta parekaturiko O-ringen bizitza iraupena asko luzatzen du.

PEEK gida eraztunak / Higadura erresistenteak euskarri eraztunak

Pistoietan eta pistoi-hasterretan sartuta mugimendu birakari edo birakarietarako, eraztun hauek alboko kargak xurgatzen dituzte eta lerrokadura axiala zehatza mantentzen dute. Osagai mekanikoen arteko metal-metal kontaktu zuzena geldiarazten dute, ekipoen funtzionamenduan sortutako desbideratze erradiala konpentsatzen dute eta barne zigilatzeko elementuak alboko karga irregularrek eragindako kalteetatik babesten dituzte.

Produktuaren zehaztapenak

Produktuaren errendimendua

Zigilatze-puntu dinamiko birakarietarako eta elkarrekiko diseinatuta, polietereterketona zigilatzeko eraztunek dimentsio egonkorrak mantentzen dituzte presio eta tenperatura aldakorren artean. Mugimendu ziklikoan zehar forma iraunkorra desitxuratzea eragozten dute. Marruskadura baxuko berezko ezaugarriekin, errepikatutako inpaktu mekanikoei jasaten diete eta higadura-erresistentzia koherentea eskaintzen dute.

Errebote elastikoan oinarritzen diren gomazko zigilu malguak ez bezala, PEEK zigilatzeko eraztunek egitura zurruntasun handia dute, zigilatzeko egitura mekaniko dinamikoetarako kokapen zehatza onartzen dutenak.

1. Zigilatze Interfazea koherentea

Etengabeko karga txandakatu eta tenperatura aldaketetan, materialak deformazio iraunkorra saihesten du. Zigilatzeko interfazeak ondo egokituta mantentzen ditu funtzionamendu-ziklo luzeetan, ardatz birakarietarako eta mugimendu linealeko zigilatzeko multzoetarako aproposa.

2. Higadura dinamiko murriztua

Marruskadura baxuko ezaugarri naturalek estaldurako hardwarearen higadura minimizatzen dute. Maiz mugimendu erlatiboa duten ekipoetarako, zigilatzeko eraztun hauek partikulak sortzea mozten dute eta automatizazioetan eta gailu medikoetan ohikoak diren oliorik gabeko lan-baldintzak egokitzen dituzte.

3. Medio kimiko leunekiko erresistentzia

PEEK-ek forma fisiko egonkorra mantentzen du euskarri hidraulikoak, ebaketa-fluidoak eta soluzio korrosibo leunak harremanetan jartzen direnean. Degradazioa eta hantura oso gutxitan eragiten dira agente kimiko ez-oxidatzaileak, ingurune agresibo neurritsuetan jarduten duten fluidoen kontrol-ekipoak egokitzeko.

PEEK konposatu eraztun irristagarriak

Elementu irristagarri hauek zigilatzeko konfigurazio konbinatuetarako diseinatuta daude Stepseals eta Glyd Rings barne, eta beti O-ring elastomeroekin batera funtzionatzen dute.

O-eraztunek aurre-tentsio-indar koherentea ematen dute, eta PEEK irristagarriek prozesuko fluidoekin eta marruskadurarekin zuzenean harremanetan jartzen diren bitartean. Higadura-erresistentzia eta fluidoen edukitzeaz arduratzen dira. Produktu horiek presio handiko zilindro hidrauliko eta zilindro birakarietan aplikatzen dira.

Funtzionamendu-printzipioak

1. Zigilatzeko Mekanismo Estatikoa

Behin izendatutako zirrikituetan sartuta, osagai elastikoak (O-eraztunak kasu gehienetan) konprimitu egiten dira eta aurrekarga-indarra erradiala sortzen dute. Indar egonkor honek PEEK zigilatzeko eraztuna tinko sakatzen du bat egiten den zigilatzeko gainazalaren aurka, kanpoko ardatzaren gainazalaren edo barruko zilindroaren hormaren aurka.

Zehazki mekanizatutako muturreko aurpegiekin, PEEK eraztunak ondo egokitzen dira hutsune mikroskopikoak betetzeko eta fluidoen ihesak blokeatzeko. Barneko presio ertaina igo ahala, konpresio handiagoa egiten da zigilu-eraztunean. Bat datozen gainazalen arteko ukipen-presioa horren arabera handitzen da, presioak aktibatutako auto-estentze zigilatzeko errendimendua ahalbidetuz.

2. Zigilatzeko mekanismo dinamikoa (mugimendu bikoizkorra eta birakaria)

Pieza elastikoek etengabe irteten dute aurrekarga-presioa egonkorra, PEEK zigilatzeko eraztuna etengabe atxikita mantentzen duten mugikorrentzako gainazaletara.

Sistemaren fluidoaren presioa PEEK eraztun bakoitzaren atzeko aldean eragiten du. Zigilatzeko ezpaina kanpora bultzatzen du kontaktu-presio espezifikoa areagotzeko, eta, horrela, auto-estentze-efektu iraunkorra sortzen du.

3. Spring-Energized PEEK zigilatzeko eraztunen lan-printzipioa

U formako PEEK lerragarrizko maskor batek metalezko dinamizatutako malgukia barne hartzen du. Instalatzean, malguki konprimitua kanporantz zabaltzen da PEEK irristakorra irekitzeko, zigilatzeko hasierako kontaktu-prekarga eraikiz.

Tenperaturaren gorabeherak eta higadura urratzaile txikia gertatuko dira luze martxan egon ondoren. Barne-malgukiak pixkanaka errebotatzen du dimentsio-aldaerak konpentsatzeko, eta zigilatzeko ukipen-presio egonkorra mantendu daiteke zerbitzu-ziklo osoan zehar.

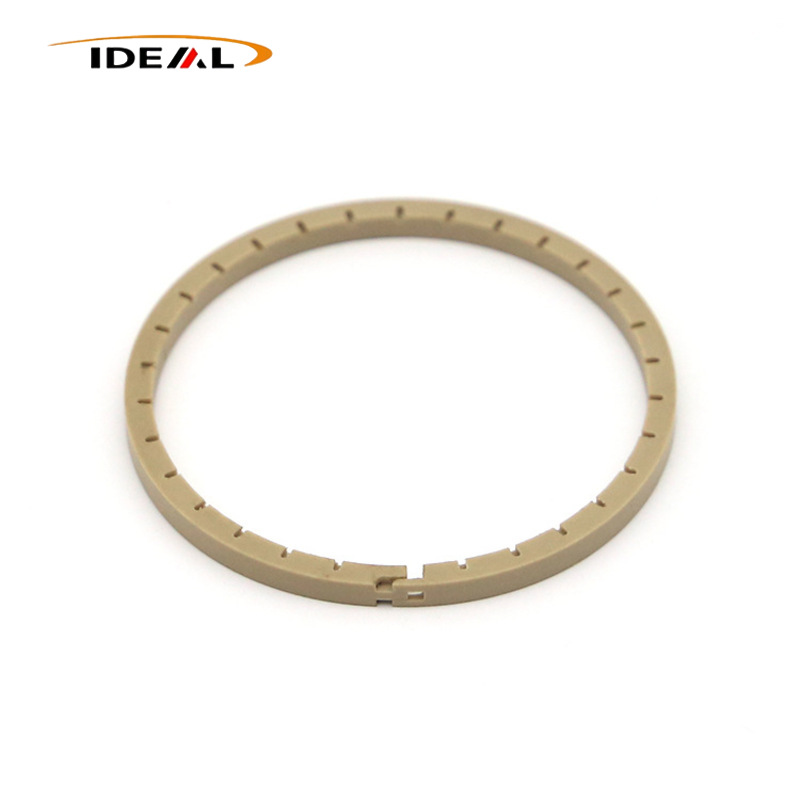

4. Split Notch PEEK zigilatzeko eraztunen mekanismoa

Ebaki zatituak zigilatzeko zirrikituetan instalazioa errazteko diseinatuta daude soilik.

Espiral koska:Muntaketa eta konpresioaren ondoren, espiralaren bi aldeak elkarren aurka mugitzen dira eta guztiz ixten dira. Ihes bideak ezabatzen dira neurri handi batean, diseinu hau egokia da ia zero fluidoen isuria behar duten presio handiko eszenatokietarako.

Ebaketa zuzenak eta ebaketa angelu sinpleak:Instalazio osteko koska posizioan isurketa-hutsuneak geratzen dira. Estilo hauek ez dira aplikagarriak erabateko zero isurketa eskatzen duten presio altuko zigilatzeko zigilatzeko.

Hori dela eta, espiral zatitutako eraztunak edo pieza bakarreko zirrikitu gabeko eraztun solidoak izaten jarraitzen dute presio handiko zigilatzeko aplikazio dinamikoetarako.

Aplikazio-eszenatokiak

Crep-erresistentziaren, egonkortasun termikoaren, inertetasun kimikoaren eta urradura-erresistentziaren indarguneei esker, polietereterketona zigilatzeko eraztunak oso zabalduta daude bero handian, presio bizian, ingurune korrosiboan eta lan-ingurune ultra-garbietan funtzionatzen duten premium industria-makineriarako.

Fluido Hidraulikoen Ekipamendua

Presio handiko zilindro hidraulikoen, balbulen eta balbula-bilduren zigilatzeko zirrikituen barruan aplikatzen da euskarri-eraztun edo babes-eraztun gisa. Fluidoen presio altuak eragindako estrusioa modu eraginkorrean blokeatzen dute eta bat datozen zigilatzeko osagaien zerbitzu-zikloa luzatzen dute. Presio bi norabideko baldintzetarako, eraztun hauek zigilatzeko muntaiaren bi aldeetan instala daitezke.

Beheko petrolioa eta gasaren hardwarea

Orokorrean, hobietako erremintetan eta putzu-buruan zigilatzeko multzoetan egokituta dago. Muturreko bero, presio handiko eta petrolio-gas komunikabide korrosiboari aurre eginda, arrastatzearen aurkako gaitasun sendoak epe luzerako funtzionamendu egonkorra bermatzen du. Zatitu gabeko eraztun integratuak oso gomendagarriak dira oso presio handiko zerbitzu baldintzetarako.

Erdieroaleak prozesatzeko ekipoak

Huts-ganberetan eta prozesuko gas-hodien balbuletan erabiltzen da. Bete gabeko PEEK kalifikazio birjina derrigorrezkoa da hemen desgasifikazio oso baxurako, eta horrek FFKM/O-ring zigiluak babesten ditu. Karbonoz betetako PEEK aldaerak guztiz debekatuta daude aplikazioetarako.

Fluido kimikoak prozesatzeko ekipoak

Erreaktoreen konektoreetan eta presio handiko iragazki-hodietan instalatua. Eraztun hauek errendimendu egonkorra mantentzen dute azido, alkali eta disolbatzaile organiko ezberdinen eraginpean daudenean.

Energia Sektore Berria

Hidrogenoaren energia balbuletan eta energia biltegiratzeko ekipoetan presio handiko fluidoen zigilatzeko egokia.

Aeroespaziala eta doitasuneko tresna medikoak

Garbitasun estandar zorrotzak eskatzen dituzten tenperatura-tarte zabaletara eta esterilizazio-ziklo errepikatuetara jasaten dituzten fluido-balbulen multzoetarako aproposa.

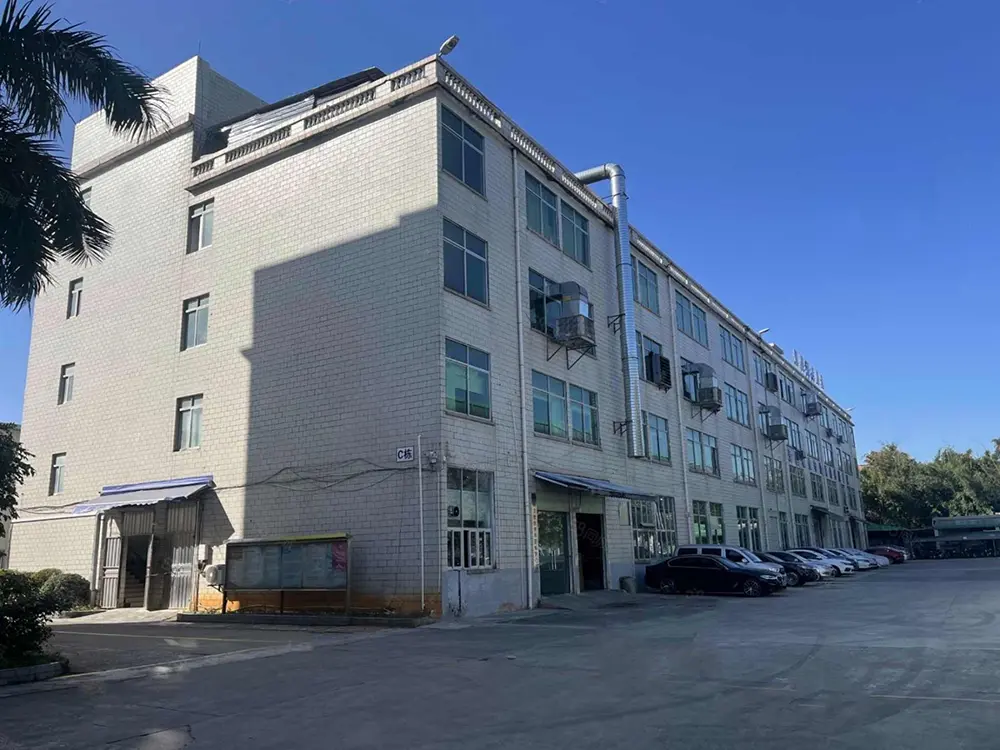

Fabrikaren Sarrera

1. Gure oinarrizko posizioa

- Errendimendu handiko PEEK zigilatzeko eraztunetan zentratua industria-ekipo kritikoetarako

- Diseinu pertsonalizatuan eta ekoizpen masibo egonkorrean espezializatua

- Helburua: produktu estandarrak konpondu ezin dituen zigilatzeko hutsegiteak konpontzea

2. Bezeroentzako konpontzen ditugun arazoak

- Zigiluak presio handian estruitu edo hausten dira

- Tenperatura altuetan deformatu, okertu edo isuri

- Fluido kimikoetan korroditzen edo puzten

- Azkar higatzen da elkarrekiko/biratzeko mugimenduan

- Dimentsio-inkoherentzia, muntaketa hutsegitea eragiten duena

- Planifikatu gabeko geldialdia eta mantentze-kostu handia

3. Zergatik gure PEEK zigiluak hobeto funtzionatzen dute

- Hondar-esfortzua, lautasuna eta kristalizazioaren uzkurtzea kontrolatzen dugu - hornitzaile gehienek baztertzen dituzten funtsezko faktoreak

- Gure zigiluak egonkor mantentzen dira tenperatura eta presio altuetan

- Ez deformazio azkarrik, ez isuririk, ez marradurarik ez elkartzeko gainazaletan

- Zerbitzu-bizitza luzeagoa eta mantentze-etenaldi gutxiago

4. Produkzioa eta Kalitate Kontrola

- Bi prozesu fidagarri: doitasuneko CNC mekanizazioa eta doitasuneko injekzio-moldeaketa

- PEEK zigilu guztien derrigorrezko errekostea dimentsioak egonkortzeko

- Prozesu osoko kalitate-kontrola materialetik amaitutako produkturaino

- % 100 bisual eta dimentsioko ikuskapena entregatu aurretik

5. Materiala eta errendimenduaren abantailak

- Materialen formulazio pertsonalizagarriak:

 - Higadura erresistentzia

 - Korrosioarekiko erresistentzia

 - Isolamenduaren errendimendua

- Egonkorra lan-baldintza dinamikoetan (birakariak / elkarrekikoak)

- Bateragarritasun kimiko bikaina eta egitura-egonkortasuna

6. Aplikazio nagusiak

- Sistema hidraulikoak

- Ekoizpen automatikoko ekipoak

- Fluido medikoak kontrolatzeko makineria

- Doitasun-tresnak eta industria-automatizazioa mundu osoan

7. Gure Indarra

- Ingeniaritza plastikozko zigilatzeko osagaien fabrikatzaile profesionala

- PEEK prozesatzeko esperientzia heldua

- Kalitate egonkorra, entrega fidagarria, zerbitzu globala

- Errendimendu handiko zigiluak behar dituzten industria-bezeroentzako epe luzeko bazkidea

Maiz egiten diren galderak

1.G.: PEEK (Polyether Ether Ketone) zigilatzeko eraztunen zigilatzeko errendimendua PEEK materialaren elastikotasun naturalean oinarritzen al da?

A1: Ez. PEEK-ek zurruntasun handia dauka ia elastikotasunik gabe. Zigilatzeko behar den aurrekarga konpresibo guztia O-eraztunek edo metalezko malguki energizatuek ematen dute. PEEK-ek higadurari eta higadura kimikoari eusten dion labaintzeko gainazal iraunkor gisa soilik balio du.

2.G.: PEEK plastikozko zigilatzeko eraztunen zigilatzeko errendimendua hobetzen joango da lan-presioa igo ahala?

A2: Zentzuzko presio-tarte baten barruan, auto-estutze-mekanismoak kontaktu-presioa igotzen du eta zigilatzeko efektuak hobetzen ditu. Presioak atalasea gainditzen duenean, zigiluak estruitu eta hondatuko dira babes-eraztunak behar bezala egokitu gabe, zigilatzeko erabateko hutsegitea berehala.

3.G.: Produktuak modu independentean funtzionatu al dezake zigilatzea eraginkorra lortzeko?

A3: Funtzionamendu baldintza gehienetan, euskarri eta babes osagai zurrun gisa funtzionatzen dute. Berezko elastikotasunik gabe, zigilu elastikoekin batera muntatu behar dira, hala nola, O-eraztunak, zigilatzeko sistema osoa osatzeko.

4.G.: Karbono-zuntzez betetako PEEK zigilatzeko eraztunak onargarriak al dira erdieroaleen ekipoetarako?

A4: Ez da batere aholkatu. Karbonozko betegarriek gasak kanporatzeko eta partikulak kutsatzeko arriskuak dituzte. Bete gabeko PEEK material hutsa soilik onartzen da erdieroaleen ekoizpen-inguruneetarako.
