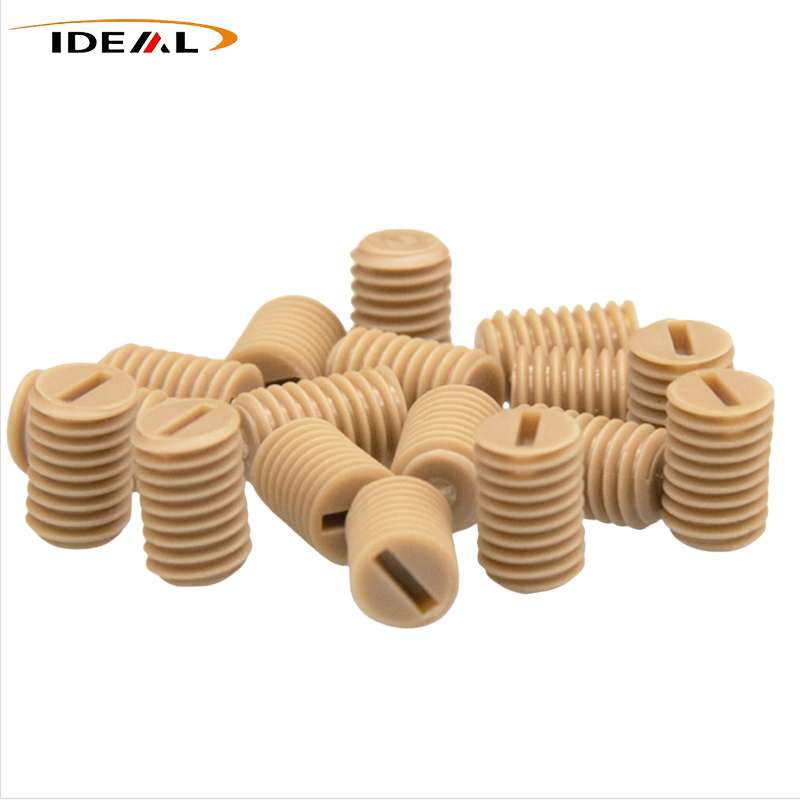

PEEK Set Torlojuak, normalean PEEK Grub Screws ere deitzen direnak, errendimendu handiko polietheretherketone (PEEK) substratutik eta doitasun CNC mekanizatuta daude. Bururik gabeko torlojuak dira, eta hariztutako blokeoan oinarritzen dira osagaiak kokatzea, askatzearen aurkakoa eta finkatzea lortzeko. Metalik gabe, sendotasun handia eta lan baldintza berezietara moldagarritasuna eskaintzen dute. Guangzhou Ideal-ek, iturri-fabrika gisa, ekipamendu industrialeko bezeroen aukera zabala du, stock estandarrak eta pertsonalizazio ez estandarrak onartzen ditu.
Ideal Plastic-eko PEEK torlojuak PEEK birjinarekin edo % 30 karbono-zuntzez indartutako PEEK-ekin mekanizatutako doitasuneko CNCak dira. Bururik gabeko diseinuari esker, osagaiak kokatzeko, axiala finkatzeko eta errotazioaren kontrako instalazioa sartzen da, non isolamendu elektrikoa, propietate ez-magnetikoak, erresistentzia kimikoa edo tenperatura erresistentzia behar diren.
| Produktuaren izena | Polietereterketona torlojuak |
| Materiala | Birjina PEEK, % 30 karbono-zuntzez indartutako PEEK |
| Kolorea | Beltza, Beixa (Kolore pertsonalizatuak eskuragarri) |
| Tamainak | Metrikoa, Inperiala |
| Tamaina metriko estandarrak | M2, M2.5, M3, M4, M5, M6, M8 |
| Tamaina pertsonalizatu inperial arruntak | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| Luzera orokorraren tolerantzia | ± 0,10 mm; ±0,05 mm-ra arteko tolerantzia pertsonalizatuak errekostea |
| Hariaren zehaztasuna | Metrikoa 6g, Imperial 2A, Go/No-Go neurgailua probatu da |
| Gainazalaren zimurtasuna | Hariaren aurpegia: Ra≤3.2μm; Barneko zirrikitu hexagonaleko horma: Ra≤1.6μm, estutze amaierako aurpegia: Ra≤3.2μm |

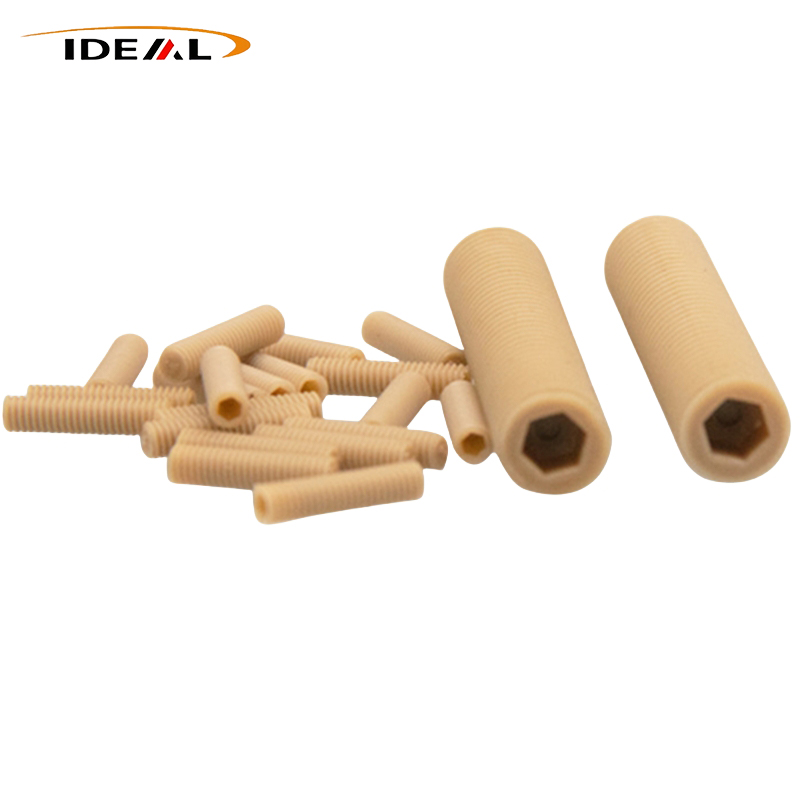

PEEK-ko torlojuek bururik gabeko egitura erabiltzen dute, kanpoko hari osoa eta barneko disko hexagonal batekin. Torlojua guztiz sar daiteke hari-zulo batean, instalatu ondoren buru irten gabe utziz.
Diseinu sartuak lokailuak inguruko osagaiekin oztopatzea eragozten du. Estu-muturrak lotura-zatiarekin harremanetan jartzen du zuzenean kokatzeko eta finkatzeko.
1.Guztiz hariztaturiko ardatza harantzaleko instalaziorako.

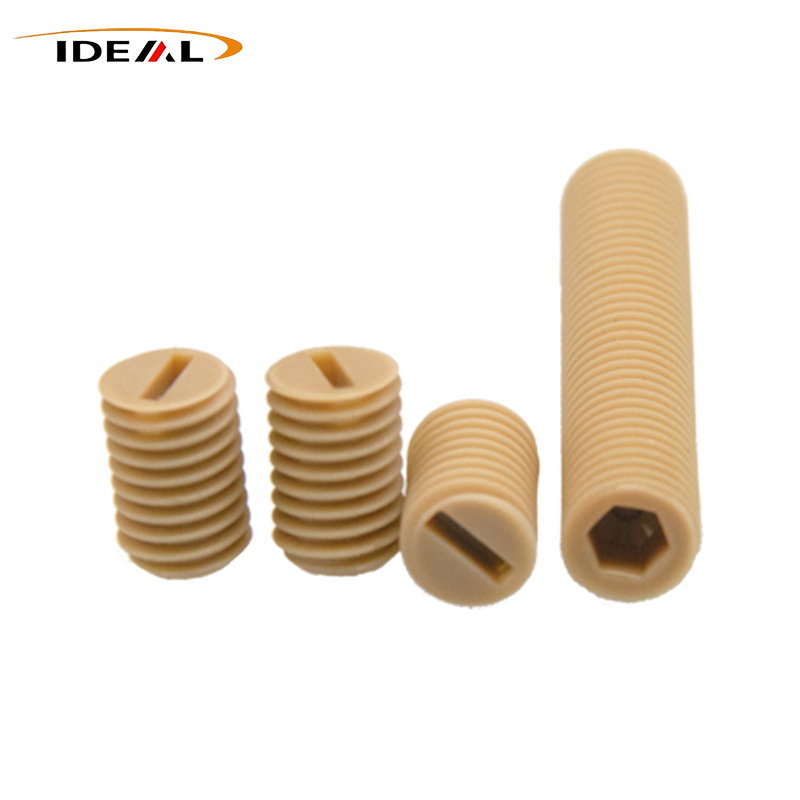

2.Barruko zirrikitu hexagonala estutzeko.
3.Estutze-mutur laua elkartzeko osagaiarekin zuzeneko kontaktua izateko.
Funtzio nagusia estutzea eta kokatzea da, trakzio-lokatzea baino. Torlojuak ardatzak, mahukak eta bushingak posizioan eduki ditzake, mugimendu axiala mugatu eta biraketa erlatiboa eragozten du.
Txertatzeko sakonera ere doi daiteke osagaien posizioa edo sakea kontrolatzeko, torlojuak muga edo doikuntza torloju gisa funtziona dezan.
Ideal Plastic-ek PEEK birjina eta % 30 karbono-zuntzez indartutako PEEK eskaintzen ditu. Materialen aukeraketa muntaiak isolamendu elektrikoa eta errendimendu ez-magnetikoa behar duen ala errendimendu mekaniko eta higadurarekin lotutako errendimendu handiagoa behar duenaren araberakoa da.
Virgin PEEK-ek erresistentzia elektriko handia, isolamendua eta portaera ez magnetikoa eskaintzen ditu. Propietate hauek garrantzitsuak dira MRI ekipoetarako, goi-tentsioko ekipo elektrikoetarako, energia-bateria modulu berrietarako, erdieroaleen ekipoetarako eta saiakuntza optikoko ekipoetarako.
% 30 karbono-zuntzez indartutako PEEK isolamendu elektrikoa behar ez den tenperatura altuko, higadura-erresistentzia eta pisu handiagoko kokapen aplikazioetarako diseinatuta dago. Ez du PEEK birjina ordezkatu behar isolamendua, errendimendu ez-magnetikoa edo erdieroaleen gela garbiaren baldintzak ezinbestekoak direnean.
Tamaina txikiak, horma meheko hariak eta barneko zirrikitu hexagonalak zehaztasun mekanizazioa garrantzitsua egiten dute. Emandako informazio teknikoak dio blokeo industrialaren aplikazioak, batez ere, CNC mekanizatuak direla PEEK estrusiozko baretatik, injekzioz moldatu beharrean.
PEEK-k urtze-biskositate handia du, eta harizko egitura txikien betetze osoa zaildu egiten du injekzio moldean. Soldadura-lerroek, barne-poroek, uzkurtze-barrunbeek eta hari-profil osatugabeek momentuaren errendimenduan eragina izan dezakete. CNC mekanizazioak moldaketari lotutako haria eratzeko arazo hauek saihesten ditu.
Ideal Plastic-ek CNC tornuak, CNC fresatzeko makinak, CNC mekanizazio zentroak eta bost ardatzeko mekanizazio zentroak erabiltzen ditu. Prozesatzeko tresna egokiak eta karburozko tresna zorrotzak erabiltzen ditu, ebaketa-abiadura eta aurrerapen-abiadura PEEK egitura txikiaren arabera kontrolatuta.
Estrusiodun PEEK tabernek hondar estresa izan dezakete. Mekanizazioan materiala kentzeak tentsio hori askatu eta dimentsio-aldaketak edo deformazioak eragin ditzake, batez ere amaitutako pieza gero tenperatura altuetara jasaten denean.
Hornitzen den prozesuak, beraz, behar den lekuan errezistatzeko eta akabera faseak erabiltzen ditu. Estresaren kontrolak haria pitzatzeko arriskua murrizten laguntzen du, barneko zirrikitu hexagonalen pitzadura, deformazioa eta dimentsio-noraeza.
Kalitatearen ikuskapenak materialaren egiaztapena, lehen piezaren ikuskapena, prozesuan egindako egiaztapenak eta azken ikuskapena barne hartzen ditu.
1.PEEK barraren materiala eta ekoizpen lotea mekanizatu aurretik egiaztatzen dira.
2.Lehen piezaren neurriak, hariaren egoera eta itxura egiaztatzen dira.
3.Produkzioan dimentsioak, itxura eta tresneriaren egoera egiaztatzen dira.
4.Azken ikuskapenak gako-dimentsioko laginketak, ikus-ikuskapena eta laginen momentu-probak barne hartzen ditu.
Hari-neurgailuak eta momentu-probak behar dira, barneko mikropitzadurak ezin direlako egiaztatu ikuskapen bisualaren bidez bakarrik.
Beharrezko hari-profila osoa eta zorrotza da, errebarik, ertz ijetzirik edo ertz errerik gabe. Bi hari-muturrek gida txaflatuak dituzte. Barneko zirrikitu hexagonalak barruko horma leuna du irekitze-kalterik gabe, eta estutzeko muturrak laua eta urratu edo zirrikiturik gabe jarraitzen du.
PEEK-ko torlojuen aplikazioa materialaren propietate termiko, elektriko, kimiko, mekaniko eta hutsarekin lotutako propietateetan oinarritzen da, erabilera orokorreko finkatzeetan baino.
1.Tenperatura altuko ekipamendua: hornitutako materialaren informazioa 50 ℃ eta 250 ℃ bitarteko funtzionamendu-tenperatura tartea ematen du, 143 ℃ inguruko beira-trantsizio-tenperatura eta epe laburreko tenperatura gailurrak 280-300 ℃.
2.Ekipamendu elektrikoa: Virgin PEEK-ek isolamendua eskain dezake metalezko lotze-osagaiek bide eroaleak, zirkuitu laburrak edo arku-arriskuak sor ditzaketen tokietan.
3.Magnetikoki sentikorrak diren ekipoak: PEEK puruaren ezaugarri ez-magnetikoak garrantzitsuak dira MRI, sentsore eta neurketa optikoko ekipoetarako.
4.Erdieroaleak eta huts-ekipoak: purutasun handiko PEEK birjina gas-igorpen txikia eta ioi prezipitazio txikia du. Errekuzitu, desgasifikatu eta ultrasoinuen garbiketa egin ondoren, hutsarekin lotutako inguruneetan erabil daiteke.
5.Kokatze-multzoak: bururik gabeko egitura egokia da ardatz, mahuka, buxin eta beste osagai batzuetarako kokatzea edo errotazioaren aurkako finkapena behar dutenak.
PEEK-ko torlojuak kokatzea eta estutzeko osagaiak dira, trakzio handiko finkatzeko torlojuak baino. Ez dira trakzio-konexio astunetarako pentsatuak.
Materialen hautaketak aplikazioaren eskakizunak ere jarraitu behar ditu. Virgin PEEK beharrezkoa da isolamendua, portaera ez magnetikoa edo erdieroaleen garbitasuna garrantzitsuak direnean. Karbono-zuntzez indartutako PEEK isolamendu-eskakizunik gabe errendimendu mekaniko eta higadura handiagoa behar den aplikazioetarako diseinatuta dago.
A: Kanpoko neurriak DIN913/DIN916 baldintzak bete ditzakete. Tenperatura altuko aplikazioek dilatazio termikoa eta hondar-tentsioa kontuan hartu behar dituzte.
A: Errekuzitzeak batez ere hondar-esfortzua murrizten du eta epe luzerako dimentsio-egonkortasuna hobetzen du. Ez du zuzenean mekanizatzeko tolerantzia murrizten.
E: Ez. PEEK purua behar da isolamenduetarako, magnetikorik gabeko eta erdieroaleen gela garbietarako.
A: Tamaina inperialak ez dira ia inoiz hornitzen. CNCan mekanizatuta daude beharrezko tamainaren eta kantitatearen arabera.
A: Bai. Sartzeko sakonera doitzea osagaien posizioa edo sakea kontrolatzeko erabil daiteke.
A: Ikuspegiak bakarrik ezin ditu barneko mikropitzadurak identifikatu. Hari-neurgailuak eta momentu-probak egiaztatzeko erabiltzen dira.
